關于弱電工程驗收規范的事情，大家可以參照規范，也可以自己公司整理一套驗收規范，對于一般的工程還是比較適用的，本文可以作為參考。

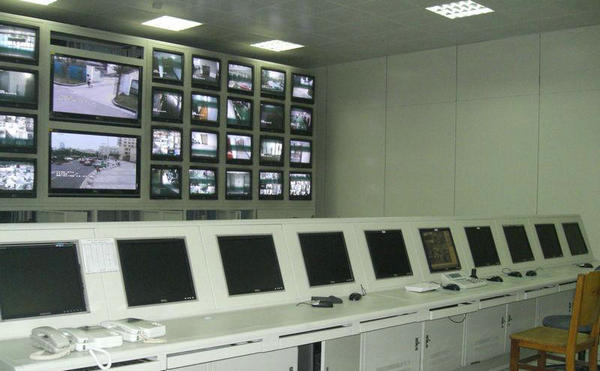

一、總則
1.為統一弱電安防工程施工質量檢查，隨工檢驗和竣工驗收本工作參照國家相關標準，制定本規范。
2.本規范適用于新建、擴建、改建弱電安防工程的驗收。
3.本規范為弱電安防工程能用驗收規范，考慮到各弱電安防工程的系統配置不盡相同，驗收項目可適當增減，以設計方案描述的功能為準。
4.本規范尚在不斷充實完善，本規范中未涉及系統的驗收主要驗收施工質量及系統功能，并以設計方案描述的功能為準。
二、綜合布線系統驗收規范
1. 一般規定
(1)系統的工程驗收應由工程的施工單位、建設單位代表組成驗收小組，按設計方案的要求進行。驗收時應做好記錄，簽署驗收證書，并應立卷，歸檔。
(2)各工程項目驗收合格后，方可交付使用。當驗收不合格時，施工單位返修直到合格后，再行驗收。
?、傧到y(tǒng)的驗收應包括下列內容：
?、谙到y(tǒng)工程的施工質量;
?、巯到y(tǒng)質量的測試;
④ 圖紙、資料的移交。
2. 系統的工程施工質量
(1)系統的工程施工質量應按施工要求進行驗收，檢查的項目和內容應符合下表的規定。
|
項目 |
內容 |
抽查百分數（%） |
|
交接間、 設備間、 設備機柜、 機架 |
1、規格、外觀 2、安裝垂直、水平度； 3、各種螺絲必須緊固； 4、油漆不得脫落，標志完整齊全。 |
100 |
|
面板安裝 |
1、面板允許水平誤差<2mm； 2、面板允許垂直誤差<2mm； 3、面板距地面300mm。 |
5 |
(2)建設單位應對隱蔽工程工程隨工驗收、凡經過檢驗合格的辦理簽證，在進行竣工驗收時，可不再進行檢驗。
3. 系統質量測試
(1)系統的測試應符合下列規定：
|
項目 |
內容 |
抽查百分比（%） |
|
基本鏈路 電氣測試 |
1、接線圖測試。 2、測試長度。 3、基本鏈路衰減，信道減測試。 4、近揣串音測試。 |
5 |
|
通斷測試 |
線路是否為通路。 |
100 |
表1 信道衰減量
|
頻率（MHZ） |
3類（dB） |
5類（dB） |
|
1.00 |
4.2 |
2.5 |
|
4.00 |
7.3 |
4.5 |
|
8.00 |
10.2 |
6.3 |
|
10.00 |
11.5 |
7.0 |
|
16.00 |
14.9 |
9.2 |
|
20.00 |
____ |
10.3 |
|
25.00 |
____ |
11.4 |
|
31.25 |
____ |
12.8 |
|
62.50 |
____ |
18.5 |
|
100.00 |
____ |
24.0 |
表2 基本鏈路衰減量
|
頻率（MHZ） |
3類（dB） |
5類（dB） |
|
1.00 |
4.2 |
2.5 |
|
4.00 |
7.3 |
4.5 |
|
8.00 |
10.2 |
6.3 |
|
10.00 |
11.5 |
7.0 |
|
16.00 |
14.9 |
9.2 |
|
20.00 |
____ |
10.3 |
|
25.00 |
____ |
11.4 |
|
31.25 |
____ |
12.8 |
|
62.50 |
____ |
18.5 |
|
100.00 |
____ |
24.0 |
在選定的某一頻率上信和到和基本鏈路衰減量應符合上表的要求，信道的衰減包括10m(跳線、設備連接之和)。
表3 信道近端串音(最差線間)
|
頻率（MHZ） |
3類（dB） |
5類（dB） |
|
1.00 |
39.1 |
60.0 |
|
4.00 |
29.3 |
50.6 |
|
8.00 |
24.3 |
45.6 |
|
10.00 |
22.7 |
44.0 |
|
16.00 |
19.3 |
40.6 |
|
20.00 |
____ |
39.0 |
|
25.00 |
____ |
37.4 |
|
31.25 |
____ |
35.7 |
|
62.50 |
____ |
30.6 |
|
100.00 |
____ |
27.1 |
表4 基本鏈路近端串音(最差線間)
|
頻率（MHZ） |
3類（dB） |
5類（dB） |
|
1.00 |
40.1 |
60.0 |
|
4.00 |
30.7 |
51.8 |
|
8.00 |
25.9 |
47.1 |
|
10.00 |
24.3 |
45.5 |
|
16.00 |
21.0 |
42.3 |
|
20.00 |
____ |
40.7 |
|
25.00 |
____ |
39.1 |
|
31.25 |
____ |
37.6 |
|
62.50 |
____ |
32.7 |
|
100.00 |
____ |
29.3 |
近端串音是對電纜內，二條線對間信號的感應。對近端串音的測試，必須對每對線在兩端進行測量。某和頻率上，線對間近端串音應符合上表的要求。
4.光纖鏈路測試
(1)測試前應對所有的光連接器進行清洗，并將測試接收器校準至零位。
(2)測試包括以下內容：
?、賹φ麄€光纖鏈路(包括光纖和連接器)的衰減進行測試;
?、诠饫w鏈路的反射測量以確定鏈路長度及故障點位置。
?、酃饫|布線鏈路在規定的傳輸窗口測量出的最大光衰減應不超過下表的規定。
光纜布線鏈路的衰減
|
布 線 |
鏈路長度 （m） |
衰 減 |
|||
|
單模光纖 |
多模光纖 |
||||
|
1310nm |
1550 nm |
850 nm |
1300 nm |
||
|
水 平 |
100 |
2.2 nm |
2.5 nm |
2.2 nm |
2.7 nm |
|
建筑物主干 |
500 |
2.7 nm |
2.7 nm |
3.5 nm |
2.6 nm |
|
建筑群主干 |
1500 |
3.6 nm |
3.6 nm |
7.4 nm |
m |
(3)光纖布線鏈路的任一接口測出的光回波損耗應大于下表給出的值。
最小光波損耗
|
類 別 |
單 模 光 纖 |
多 模 光 纖 |
||
|
波長 |
1310nm |
1550nm |
850nm |
1300nm |
|
光波損耗 |
26 db |
26db |
20db |
b |
5. 竣工驗收
在系統的工程竣工驗收前，施工單位按下列內容編制竣工驗收文件一式三份交建設單位，其中一份由建設單位簽收蓋章后，退還給施工單位存檔。
(1)系統圖;
(2) 設備概要說明書;
(3) 設備器材一覽表;
(4) 工程質量驗收記錄;
(5)工程驗收記錄;
(未完待續)
