內開門安裝圖

內開門做表面安裝時需要有輔助配件來協助安裝，我們選用富有裝飾性的優質進口鋁材來制做這種安裝配件：Z&L支架。每套 Z&L支架含三塊鋁材配件,其中較長的一塊L1是配給鎖主體使用;另外兩塊較短的 Z2、Z3配給繼鐵板用。Z2是安裝在門上的，邊上有五個沉孔，是用于固定在門上;Z3是用于固定繼鐵板的,邊上有三個孔,中心孔應與繼鐵板的中心孔對齊。
ZL支架安裝方法：
1、先將Z&L支架中的L1支架放在裝鎖的位置上，用自攻螺絲固定于門框或墻面上。
2、 用六角扳手將鎖主體鎖在L1支架上。
3、對應于L1支架的位置把Z2支架固定在門上。
4、將繼鐵板插入Z1的三個孔中假固定,然后門關好，使磁鐵和繼鐵板緊密吻合，確定Z1、Z2 的銜接位置。(Z1與Z2的相對位置根據門的厚度可以調節)。
5、將Z1、Z2鎖緊，然后將繼鐵板用M8*25內六角螺絲固定于Z1上(將螺絲、鐵板、墊圈、橡膠墊圈依次穿入)。
6、如果是雙扇門，可以用兩個Z &L支架。

（視頻如果打不開，請更換瀏覽器或點擊下載到本地播放）

門禁磁力鎖內開門安裝視頻【下載】

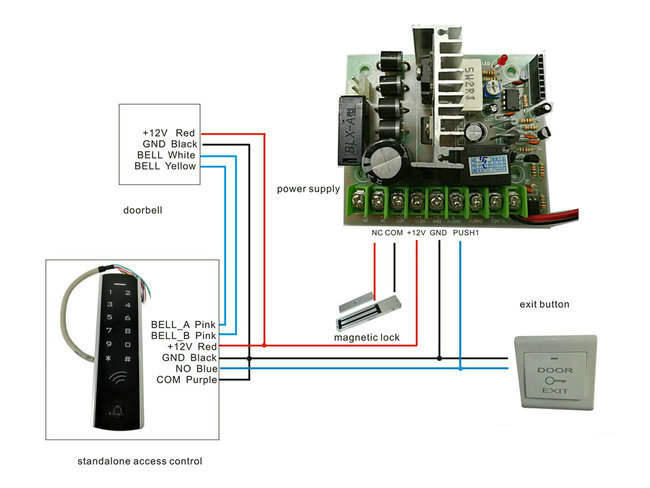

電源箱、門禁機與磁力鎖詳細連接圖
