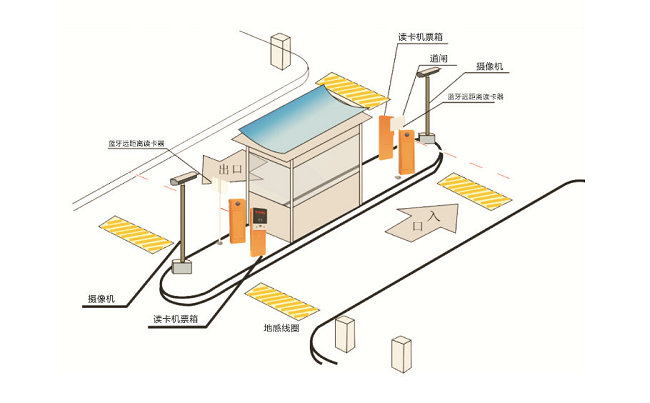

一、停車場道閘施工

　　1、切割并制作地感線圈

　　車輛檢測器的地感線圈是停車場管理系統中的重要零件，它的工作穩定性直接影響整個系統的運行效果，因此地感線圈的制作是工程安裝過程中很重要的一個工作環節。制作地感線圈前要考慮以下幾點：

　　周圍50公分范圍內不能有大量的金屬，如井蓋、雨水溝蓋板等;

　　周圍1米范圍內不能有超過220V的供電線路;

　　制作多個線圈時，線圈與線圈之間的距離要大于2米，否則會互相干擾。

　　2、切割地感線圈槽

　　按照?qǐng)D紙?jiān)诼访嫔弦?guī)畫好地感線圈尺寸的線條，用路面切割機按線條切割方形的線圈槽，要求：

　　停車場中地感線圈大小一般為1.8米寬、1.2米長左右;

　　轉角處切割10公分X10公分的倒角，防止堅硬的混凝土直角割傷線圈;

　　槽的深度為4公分，線圈槽寬度為0.5公分，線圈引線槽的寬度為1公分，深度和寬度要均勻一致，應盡量避免忽深忽淺、忽寬忽窄的情況;

　　切割完畢的槽內不能有雜物，尤其不能有硬物，要先用水沖洗干凈，然后烘干;

　　地感線圈的引線槽要切割至安全島的范圍內，避免引線裸露在路面。

　　3、埋設地感線圈

　　線圈槽切割好并清洗干燥后，要及時埋設線圈，防止雜物掉入槽內。按如下步驟制作地感線圈：

　　最好在清潔的線圈及引線槽底部鋪一層0.5公分厚的細沙，防止天長日久槽底堅硬的棱角割傷電線;

　　選擇合適的線圈線，要求：線徑大于0.5mm2的單根軟銅線，外皮耐磨、耐高溫，防水，如選擇消防電線;

　　在線圈槽中按順時針?lè)较蚍湃?~6匝(圈)電線，線圈面積越大，匝(圈)數越少。放入槽中的電線應松弛，不能有應力，而且要一匝一匝地壓緊至槽底;

　　線圈的引出線按順時針?lè)较螂p絞放入引線槽中，在安全島端出線時留1.5米長的線頭;

　　線圈及引線在槽中壓實后，最好上鋪一層0.5公分厚的細沙，可防止線圈外皮被高溫熔化;

　　用熔化的硬質瀝青或環氧樹脂澆注已放入電線的線圈及引線槽。冷卻凝固后槽中的澆注面會下陷，繼續澆注，這樣反復幾次，直至冷卻凝固后槽的澆注表面與路面平齊;

　　測試線圈的導通電阻及絕緣電阻，驗證線圈是否可用。

　　4、布管

　　要暗埋在混凝土安全島中的穿線管使用PVC電線管，不僅不會銹蝕，而且壁滑方便穿線。其它的穿線管根據消防規范應采用金屬穿線管。按照布管布線圖及設備安裝位置圖，以如下步驟布放穿線管：

　　先布置要暗埋在安全島中的各穿線管。按照設備安裝位置確定各穿線管的起點和終點，各管的起點和終點均要用彈簧彎管器折彎成90度的彎頭，彎頭部分在設備安裝位置的中心集中捆扎起來，并朝上引出。引出端要高出地面30公分，管口要臨時封堵，防止?jié)沧⒒炷習r雜物掉入。需要管接頭的均要用專用膠水密封膠牢;

　　在安全島范圍內布管時，要合理布置管的走向，嚴禁將管布置在固定設備時打膨脹螺絲孔的位置;

　　布放入口、出口之間的穿線管。確定管的起點和終點，布放KBG鍍鋅金屬管，管的連接處均設86接線盒。KBG金屬管與安全島引出的PVC管對接時，也要使用86接線盒。

　　5、制作混凝土安全島

　　停車場管理系統的安全島相當于建筑房屋的地基，不僅可以承載設備工作時的應力(尤其道閘的應力可達幾百公斤)，而且可以保護設備和線路，同時規范車輛進出的車道，使工程外觀更專業。因此安全島的制作會直接影響系統的性能。制作安全島按以下步驟進行：

　　按圖紙規畫安全島的形狀線條;

　　如果是在松軟的泥土地面上建安全島，須將地面挖深50公分，并用混凝土澆注;如果在混凝土或很厚的石頭地面建安全島，須制作間隔10公分密度的鋼筋網，且鋼筋網要深入地面;

　　用木板沿安全島形狀線條圍起一個高10公分的框架;

　　用水泥、石子、沙子比例為1：1：1的混凝土澆注用木板圍起的安全島框架，澆注完后找出水平面。至少一個星期后，等待混凝土完全凝固干燥后，用高標號水泥抹平安全島表面;

　　在安全島側面刷黃黑30公分相間的路標漆，等干燥后，安全島就制作完成了。

　　6、穿線

　　線路是電氣工程的基礎，線路布放、連接的質量好壞直接影響系統設備能否正常工作，以及影響設備的使用壽命，尤其是帶有弱電數字信號傳輸?shù)碾姎夤こ虒?duì)線路質量的要求更高，系統工作效果的好壞與線路布放是否合理、是否規范直接相關，因此，控制布線的質量是電氣工程的重要工作?？梢园匆韵虏襟E進行穿線：

　　選用合格的、經過檢測的、參數符合國家相關標準的電線電纜。在穿線之前，電線電纜均要先檢測導通電阻和絕緣電阻;

　　按照?qǐng)D紙?jiān)诿扛€管中穿標定的線，穿線要用專用塑料穿線器，不能用鐵絲，以免劃傷管壁或管中的其它電線;

　　需要接頭的線，接頭要用焊錫焊接并套熱縮管，對于電源線，在熱縮管外還要裹電工膠帶;

　　穿好的線要再次檢測導通電阻和絕緣電阻，如果有問題，要及時換線。測試好的線要按圖紙要求用號碼管標記線號;

　　穿好所有的線后，所有出線點的線要用扎帶扎好，連線帶管用塑料帶包好，以免雨水進入線管。

　　7、安裝設備

　　按照?qǐng)D紙，將設備放置在安全島上各自的安裝位置上。放置設備時應保護下面的管線：

　　按照?qǐng)D紙確認設備位置無誤后，用鉛筆將設備底座安裝孔描畫在安裝平面上，并標記中心點，然后將設備移開;

　　用φ16轉頭的電錘垂直向下打安裝孔，孔深為10公分，轉出的土石要及時清理干凈，且打好的孔中應沒有雜物;

　　將國標規格的φ12膨脹螺絲壓入每個安裝孔中，并用螺母固定，要求固定好的膨脹螺絲不能隨螺母一起轉動，且露出的螺桿部分應小于4公分;

　　旋掉膨脹螺絲上的螺母并保存好，將設備放入安裝位置，要求螺桿均插入底座固定孔;

　　在每個螺桿上放下一個外徑大于20的平墊片及一個彈簧墊片，用螺母鎖緊;

　　設備固定好后，用手輕推設備，感覺一下固定的牢固程度。

　　8、接線

　　按照布線圖的管號線號表確認每根線的用途，對照設備的接線圖將每根線連接到對應的接線端子上：

　　多芯電纜要先在每芯電線上用號碼管標記芯號，并記錄芯號與顏色的對應，這是電纜另一頭接線的依據;

　　接線時切勿將導線的銅芯直接擰在接線端子上，這樣時間長了容易脫落，且開叉的銅芯會降低信號傳輸質量及造成短路。應該在每根導線的端頭用專用壓線鉗壓制金屬接管，然后將金屬接管擰在接線端子上;

　　接線完成后要徹底清理剪下的線頭等雜物，尤其是裸露的銅芯線頭，以免通電時造成短路損壞設備;

　　捆扎整理與接線端子連接的引線，信號線與信號線歸類，電源線與電源線歸類，以免互相干擾。

　　二、停車場道閘系統調試

　　系統調試按照以下步驟進行：

　　1、接線檢查

　　AC220V供電及接地接線檢查：火線、零線、接地線的順序;接觸電阻小于0.1歐姆;

　　通訊接線檢查：CAN總線正負極;120歐姆終端電阻;不能分支;

　　其它接線檢查：電腦、打印機等連接線。

　　2、通電

　　收銀管理設備通電：參照設備使用說明書，設備應工作正常、通訊正常;

　　出口設備通電：參照設備使用說明書，設備應工作正常、通訊正常;

　　入口設備通電：參照設備使用說明書，設備應工作正常、通訊正常。

　　3、系統設置

　　收銀管理設備設置：設置通訊口、操作員、時間、收費標準、車位數等;

　　出口設備設置：設置出口控制機地址;設置車輛檢測器靈敏度;

　　入口設備設置：設置入口控制機地址;設置車輛檢測器靈敏度。

　　4、試運行

　　入口設備試運行：反復試驗入口功能，觀察入口設備是否工作正常;

　　收銀管理設備試運行：使用入口試驗憑據及數據反復試驗收銀管理設備，觀察收銀管理設備是否工作正常;

　　出口設備試運行：使用入口、收銀管理試驗憑據及數據反復試驗出口設備，觀察出口設備是否工作正常。
